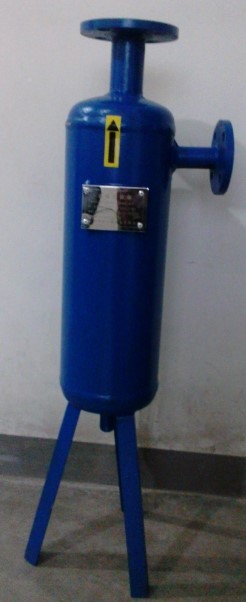

旋流除砂器使用手冊
原理概述
旋流除砂器是根據離心沉降和密度差的原理，當水流在一定的壓力下，從除砂器進口以切向進入設備后，產生強烈的旋轉運動，由于砂水密度不同，在離心力、向心浮力、流體曳力的作用下因受力不同，從而使密度低的清水上升，由溢流口排出，密度大的砂由底部排砂口排出，從而達到除砂的目的。在一定范圍和條件下，除砂器進水壓力越大，除砂率越高，并可多臺并聯使用。
工藝流程
原水－旋流除砂－精密過濾－儲水池－用戶
產品特點
■材質：碳鋼
■原水濁度 ≥300度
■水濁度 ≤10度
■進水壓力 ≥0.2～0.25MPa
■水頭損失0.02MPa
■除砂直徑 ＞0.1mm
■工作溫度 常溫
特點及應用
1、結構簡單，成本低廉，易于安裝和操作，幾乎不需要維護。
2、與擴大管，緩沖箱等除砂設備相比，具有體積小，處理能力大，節省現場空間。
3、應用范圍：河水、井水除砂，洗煤水、工業選礦、固液分離、液體除氣以及非互溶液體的分離等。
4、應用領域：可應用于空調水處理、化學、石油、礦業、醫藥、紡織等許多行業 。

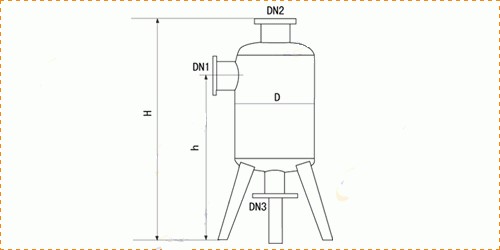

尺寸圖
旋流除砂器技規格表
|
型 號 |
處理水量 |
進水壓力 |
平均除砂率 |
外型尺寸mm |
進水口DN1 |
出水口DN2 |
排污口DN3 |
||
|
m3/h |
MPa |
% |
D |
H |
h |
mm |
mm |
mm |
|
|
MF-20-CS |
20 |
>0.2 |
>96 |
159 |
850 |
650 |
25 |
40 |
20 |
|
MF-30-CS |
30 |
>0.2 |
>96 |
219 |
960 |
650 |
40 |
50 |
20 |
|
MF-40-CS |
40 |
>0.2 |
>95 |
325 |
1150 |
1080 |
50 |
80 |
20 |
|
MF-60-CS |
60 |
>0.25 |
>95 |
325 |
1150 |
1080 |
50 |
80 |
25 |
|
MF-70-CS |
70 |
>0.25 |
>92 |
426 |
1580 |
1300 |
80 |
100 |
25 |
|
MF-80-CS |
80 |
>0.25 |
>92 |
426 |
1580 |
1300 |
80 |
100 |
25 |
|
MF-100-CS |
100 |
>0.3 |
>90 |
426 |
1760 |
1350 |
100 |
125 |
40 |
|
MF-150-CS |
150 |
>0.3 |
>90 |
530 |
1760 |
1350 |
100 |
125 |
50 |
|
MF-185-CS |
185 |
>0.3 |
>90 |
530 |
2000 |
1550 |
125 |
150 |
65 |
|
MF-200-CS |
200 |
>0.3 |
>90 |
650 |
2334 |
1800 |
150 |
200 |
65 |
|
MF-300-CS |
300 |
>0.3 |
>90 |
650 |
2457 |
1800 |
200 |
250 |
80 |
設備安裝與連接

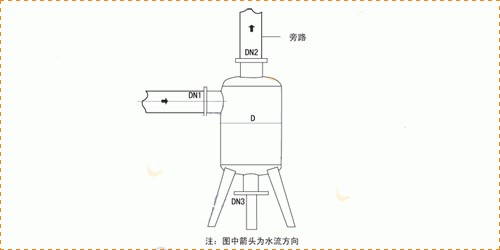

1、旋流除砂器安裝應做好基礎，基礎必須平整，也可直接安裝地面上。
2、安裝時要根據設備本體上的水流指向箭頭連接管道。
3、可根據實際處理水量選擇旋流除砂器，當單臺流量不能滿足要求時可多臺并聯使用。
4、可根據實際處理精度，串聯使用。
5、正常工作時，需開啟進、出水閥門、關閉排污閥；
6、當儲缸中存砂到一定高度時，應排污，排污時打開排污閥，直到流出清水。
